Чип-тюнинг и прошивки Audi - Stage 1, S tronic, плюсы и риски

Основные запросы идут по моторам 2.0 TFSI, 3.0 TFSI и 3.0 TDI. Отдельная группа - S и RS-модели, где запас по мощности выше, но выше требования к топливу, охлаждению и коробке.

Поперечные и продольные платформы

Audi A3, S3, Q3, TT, TTS и RS3 построены по поперечной схеме. Двигатель расположен поперек кузова, а с ним работают коробки семейства DQ. На полноприводных версиях отдельно проверяем муфту полного привода и ее обслуживание.

Audi A4, A5, Q5, A6 и A7 имеют продольное расположение двигателя. Здесь встречаются S tronic DL382 и DL501, восьмиступенчатые tiptronic и другие варианты трансмиссии в зависимости от поколения и мотора.

Поэтому две Audi с одинаковым объемом двигателя могут требовать разного подхода. Сначала определяем платформу, двигатель и коробку, потом обсуждаем Stage 1.

S tronic и разные типы трансмиссий

Название S tronic используется для нескольких роботизированных коробок Audi. За одним коммерческим обозначением скрываются разные агрегаты:

• DQ250;
• DQ381;
• DQ500;
• DL382;
• DL501.

DQ250, DQ381 и DQ500 работают с поперечно установленными двигателями. DL382 и DL501 рассчитаны на продольную компоновку.

Также не каждая мощная Audi оснащена S tronic. Например, на многих S4, S5 и SQ5 поколения B9 с турбированным 3.0 TFSI EA839 используется восьмиступенчатый tiptronic. На более ранних S4 и S5 с компрессорным EA837 встречается DL501.

На Q7 и Q8 с 3.0 TDI или 3.0 TFSI обычно тоже используется классический автомат. Поэтому прошивка Audi и прошивка S tronic - не всегда одна работа.

Сначала определяем задачу и состояние машины

Сначала выясняем задачу владельца. Одному не хватает тяги на обгонах. Другому не нравится реакция на педаль. Третий приезжает после чужой прошивки или с ошибками и хочет понять, что записано в блоке. Перед работой считываем ошибки по двигателю и трансмиссии. Если есть неисправности, сначала устраняем их причину.

Прошивка не исправит:

• пропуски зажигания;
• негерметичный впуск;
• неисправную турбину;
• нестабильное давление топлива;
• перегрев;
• рывки коробки;
• износ сцеплений;
• неисправность мехатроника;
• забитый DPF;
• ошибки EGR.

На турбомоторе желательно проверить автомобиль в движении. Смотрим, как мотор держит наддув, хватает ли топлива, нет ли пропусков и перегрева под нагрузкой.

Проверки до записи файла

Минимальный набор проверок зависит от двигателя, но общая логика такая:

• ошибки по двигателю и коробке;
• текущая версия ПО ECU и TCU;
• фактический и заданный наддув;
• давление топлива под нагрузкой;
• топливные коррекции;
• пропуски зажигания;
• состояние свечей и катушек;
• герметичность впуска;
• работа турбины;
• температура двигателя и впуска;
• состояние охлаждения;
• работа S tronic или tiptronic;
• обслуживание полного привода;
• качество топлива.

На 3.0 TDI дополнительно смотрим коррекции форсунок, DPF, EGR, температуру выхлопа и работу турбины.

Идентификация ECU и способ записи

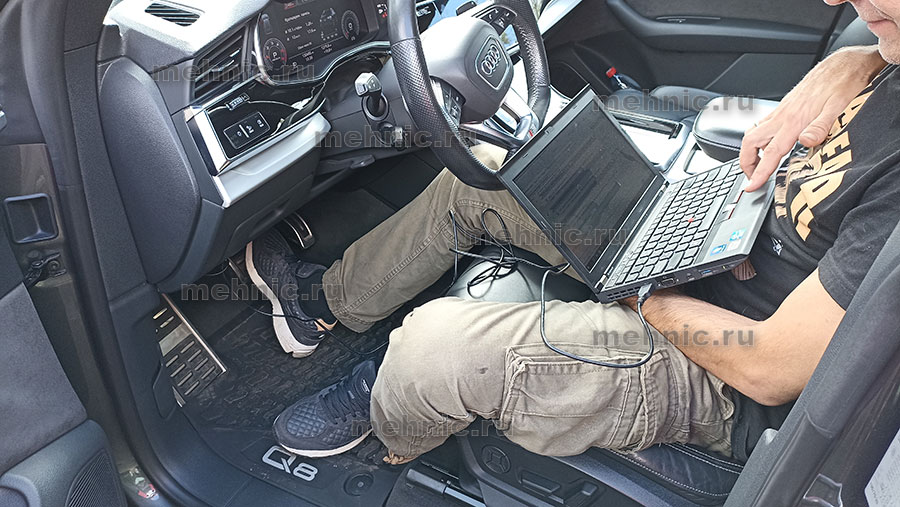

После диагностики подключаем оборудование и выбираем модуль, соответствующий установленному ECU. Первый этап - идентификация блока. По ней определяем:

• номер и тип ECU;
• версию программного обеспечения;
• выходит ли блок на связь;
• доступный способ чтения и записи;
• не было ли ПО изменено раньше.

На части автомобилей чтение и запись выполняются через OBD-разъем. На других блок нужно снимать и подключать на столе. Это зависит от ECU, версии ПО и защиты доступа.

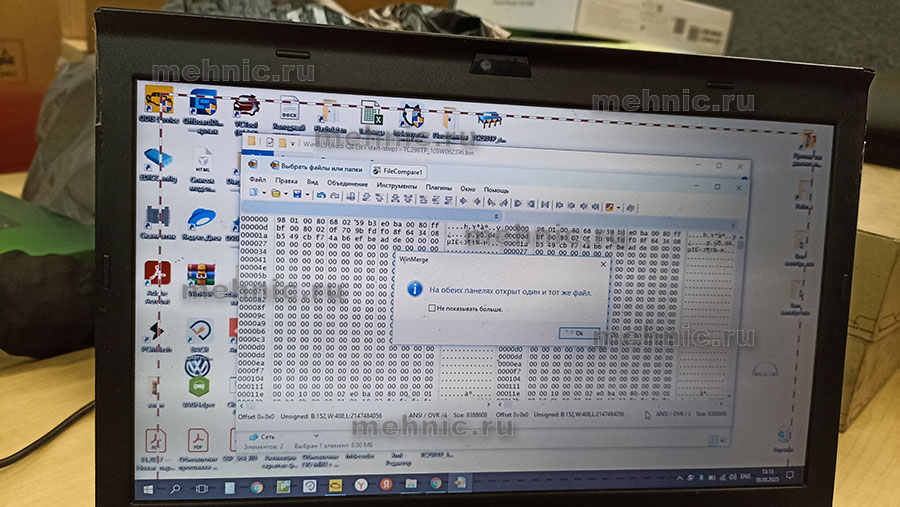

На некоторых блоках используется виртуальное чтение. Программа по идентификаторам получает подходящий заводской файл с сервера. Такой файл обязательно сверяется с версией ПО автомобиля.

Стоковая прошивка сохраняется. Дальше калибровщику передается файл и техническое задание:

• какой Stage нужен;
• какое топливо использует владелец;
• какой момент допустим для коробки;
• какой характер реакции на педаль требуется;
• есть ли дополнительные ограничения по автомобилю.

Подготовленный файл записывается в ECU. Затем снова проверяем ошибки и параметры.

Защита доступа на современных блоках

На свежих Audi программирование не всегда начинается сразу после подключения к OBD. На части автомобилей используется дополнительная защита диагностического доступа.

В зависимости от модели и года могут потребоваться:

• разблокировка доступа;
• дополнительное оборудование;
• заводская диагностика;
• работа со снятым блоком;
• предварительная проверка поддержки конкретной версии ПО.

Поэтому возможность прошивки сначала подтверждается идентификацией. Обещать способ работы до подключения машины неправильно.

Результат по основным моторам

Stage 1 выполняется без замены турбины, интеркулера и других основных деталей. Меняются калибровки наддува, топливоподачи, зажигания, реакции на педаль и ограничений по моменту. На турбомоторах Audi эффект обычно заметный. Точный результат зависит от версии мотора, турбины, топлива, ECU и коробки.

Цифры приведены как диапазон для ориентира. Это не обещание результата по конкретной машине.

A4, A5 и Q5 с 2.0 TFSI

A4, A5 и Q5 с 2.0 TFSI - одна из основных групп для Stage 1. Обычно владельцу нужна более уверенная тяга на трассе и быстрый отклик без перехода к серьезным доработкам.

Перед прошивкой проверяем:

• поколение EA888;
• состояние турбины;
• давление топлива;
• герметичность впуска;
• свечи и катушки;
• расход масла;
• температуру двигателя;
• коробку и ее версию ПО.

На B8, B8.5 и B9 отличаются моторы, ECU и коробки. Цифры с одной версии нельзя автоматически переносить на другую.

На части продольных Audi используется DL501, на более новых - DL382. В других комплектациях может стоять tiptronic. Точная коробка определяется по автомобилю.

S4, S5 и SQ5 с 3.0 TFSI

У S4, S5 и SQ5 высокий потенциал, но сначала нужно определить двигатель.

На B8 и B8.5 используется компрессорный 3.0 TFSI EA837. На B9 - турбированный EA839. У них разные системы наддува, ECU, коробки и результаты Stage 1.

Для EA837 проверяем:

• привод нагнетателя;
• охлаждение;
• состояние свечей и катушек;
• топливо;
• DL501 или другую установленную коробку.

Для EA839 проверяем:

• качество и октановое число топлива;
• температуру впуска;
• работу турбины;
• систему охлаждения;
• свечи;
• давление топлива;
• восьмиступенчатый tiptronic;
• состояние полного привода.

На этих машинах не стоит выбирать файл только по максимальной цифре. Для обычной эксплуатации важнее стабильная тяга и нормальная температура.

A6, A7, Q7 и Q8 с 3.0 TDI

На 3.0 TDI основной эффект дает рост момента. Это особенно заметно на тяжелых Q7 и Q8, где стоковая машина может казаться спокойной при разгоне с хода.

Перед Stage 1 проверяем:

• давление топлива;
• коррекции форсунок;
• фактический наддув;
• работу турбины;
• DPF;
• EGR;
• температуру выхлопа;
• состояние охлаждения;
• работу АКПП.

Если турбина работает нестабильно, фильтр переполнен или есть ошибки по топливной системе, сначала нужен ремонт.

На Q7 и Q8 отдельно учитываем массу автомобиля и высокий момент. Для коробки важна не только максимальная цифра, но и характер нарастания тяги.

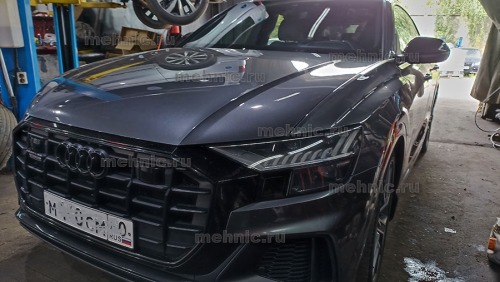

Реальный пример: Q8 3.0 TDI

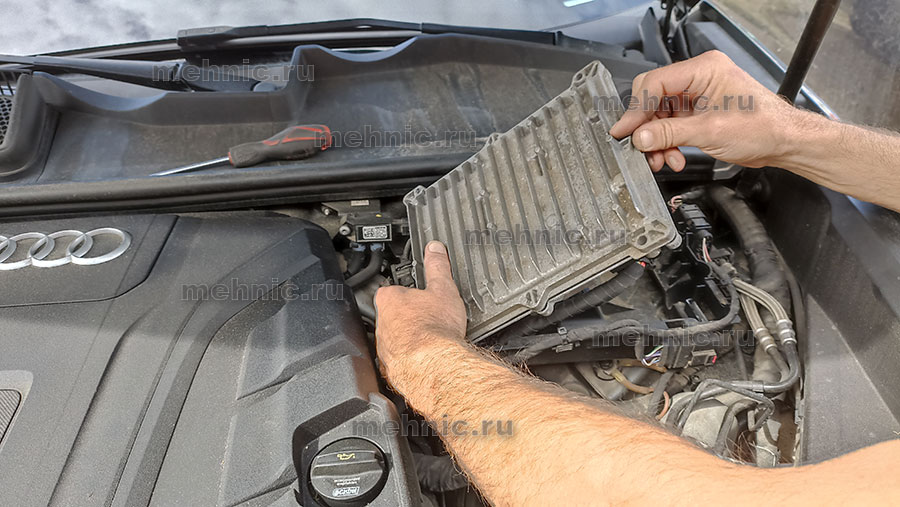

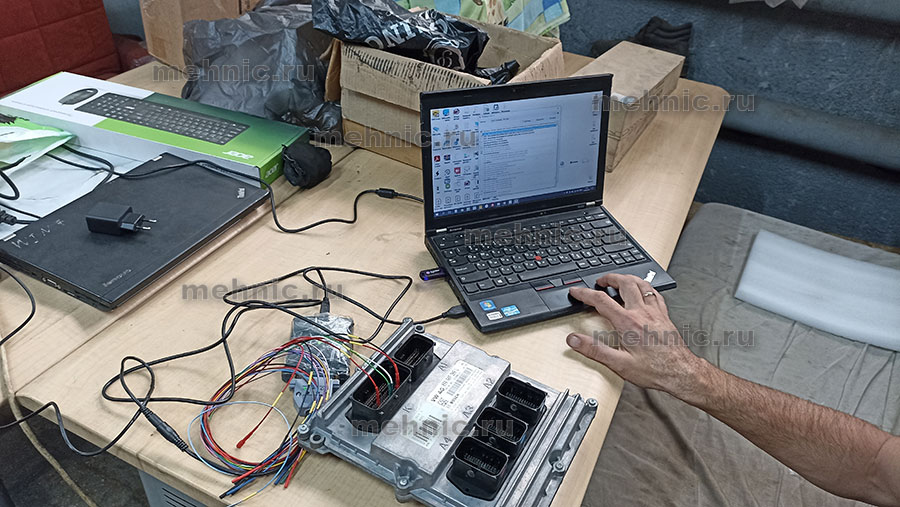

Есть отдельный отчет по Audi Q8 Quattro 3.0 TDI 2019 года. На этой машине блок управления снимали с автомобиля и подключали на столе. Заводскую программу считали и сохранили, после чего подготовили калибровку Stage 1, записали ее обратно в ECU и проверили работу двигателя.

Этот пример показывает, почему способ работы определяется только после идентификации блока. На одной Audi файл можно записать через OBD, на другой требуется снятие ECU.

Прошивка Audi Q8 3.0 TDI на Stage 1

A3, S3, Q3 и TT

Эти модели технически ближе к Volkswagen Golf и Tiguan, чем к Audi A4 или A6.

На них встречаются DQ250, DQ381 и DQ500 в зависимости от поколения и мощности. На полноприводных версиях отдельно проверяем муфту полного привода.

На A3, Q3 и TT с 2.0 TFSI смотрим:

• состояние коробки;
• обслуживание полного привода;
• температуру;
• свечи и катушки;
• давление топлива;
• работу турбины.

S3 и TTS требуют более внимательной проверки под нагрузкой. Для RS3 и TT RS лучше делать отдельный расчет по мотору 2.5 TFSI, DQ500 и топливу.

Коробки и ограничения по моменту

Когда нужна настройка TCU

TCU-прошивка нужна не каждой Audi.

Она обсуждается, если после изменения ECU требуется:

• скорректировать ограничения по моменту;
• изменить точки переключений;
• согласовать работу коробки с новым моментом;
• улучшить реакцию на подрулевые лепестки;
• изменить поведение режимов D, S и M;
• скорректировать давление управления сцеплениями.

Если коробка дергается, буксует или имеет ошибки, прошивка не заменяет ремонт.

Заводское обновление и изменение калибровок

Заводское обновление ПО выпускается производителем для конкретной версии блока. Оно может менять запуск, работу коробки, взаимодействие блоков или исправлять штатные программные ошибки.

Stage 1 меняет характеристики двигателя и ограничения по моменту.

Если жалоба связана с нестабильной работой машины, сначала проверяем ошибки и наличие заводского обновления. Если автомобиль исправен и владельцу нужна другая динамика, обсуждаем Stage 1.

Когда работу лучше отложить

Работу откладываем, если есть:

• активные ошибки по двигателю или коробке;
• пропуски зажигания;
• нестабильный наддув;
• проблемы по давлению топлива;
• перегрев;
• расход масла с неизвестной причиной;
• рывки S tronic или tiptronic;
• ошибки мехатроника;
• износ сцеплений;
• неисправность турбины;
• забитый DPF;
• ошибки EGR;
• неизвестное измененное ПО в ECU или TCU.

Сначала автомобиль приводится в исправное состояние. После ремонта параметры проверяются повторно.

Контроль после записи

После записи снова считываем ошибки. Ошибки, появившиеся во время программирования и сервисных операций, удаляются. Затем проводится тест-драйв. В движении смотрим:

• реакцию на педаль;
• фактический наддув;
• давление топлива;
• пропуски;
• температуру;
• работу коробки;
• согласование ECU и TCU;
• появление новых ошибок.

Если параметры не соответствуют техническому заданию, возвращаемся к диагностике или корректировке файла.

Что получает владелец и что нужно учитывать

На исправной Audi Stage 1 обычно дает:

• более живой отклик;
• больше тяги на средних оборотах;
• уверенное ускорение на трассе;
• лучшую эластичность тяжелых моделей;
• возможность согласовать двигатель и коробку.

При этом нужно учитывать:

• требования к топливу;
• рост нагрузки на турбину;
• температуру двигателя и впуска;
• состояние системы охлаждения;
• ограничения коробки;
• более высокие требования к обслуживанию;
• возможное обнаружение вмешательства при дилерской диагностике.

Прошивка раскрывает возможности исправной машины. Неисправности после увеличения нагрузки обычно проявляются быстрее.

• Чип-тюнинг и прошивки VAG - Stage 1, плюсы, минусы, риски

В итоге

Чип-тюнинг Audi нельзя подбирать только по модели и объему двигателя. Сначала определяем платформу, поколение мотора, ECU, коробку и полный привод.

Для A3, S3, Q3 и TT основная тема - поперечные моторы и коробки DQ. Для A4, A5 и Q5 - продольный 2.0 TFSI и коробки DL или tiptronic. S4, S5 и SQ5 требуют разделения EA837 и EA839. На A6, A7, Q7 и Q8 с 3.0 TDI сначала проверяем топливную систему, турбину, экологию и АКПП.

Рабочая схема одна: диагностика, идентификация, сохранение заводского файла, подготовка калибровки, запись и проверка автомобиля в движении.
