Чип-тюнинг Volkswagen Tiguan II 2.0 TSI CZPA - Stage 1

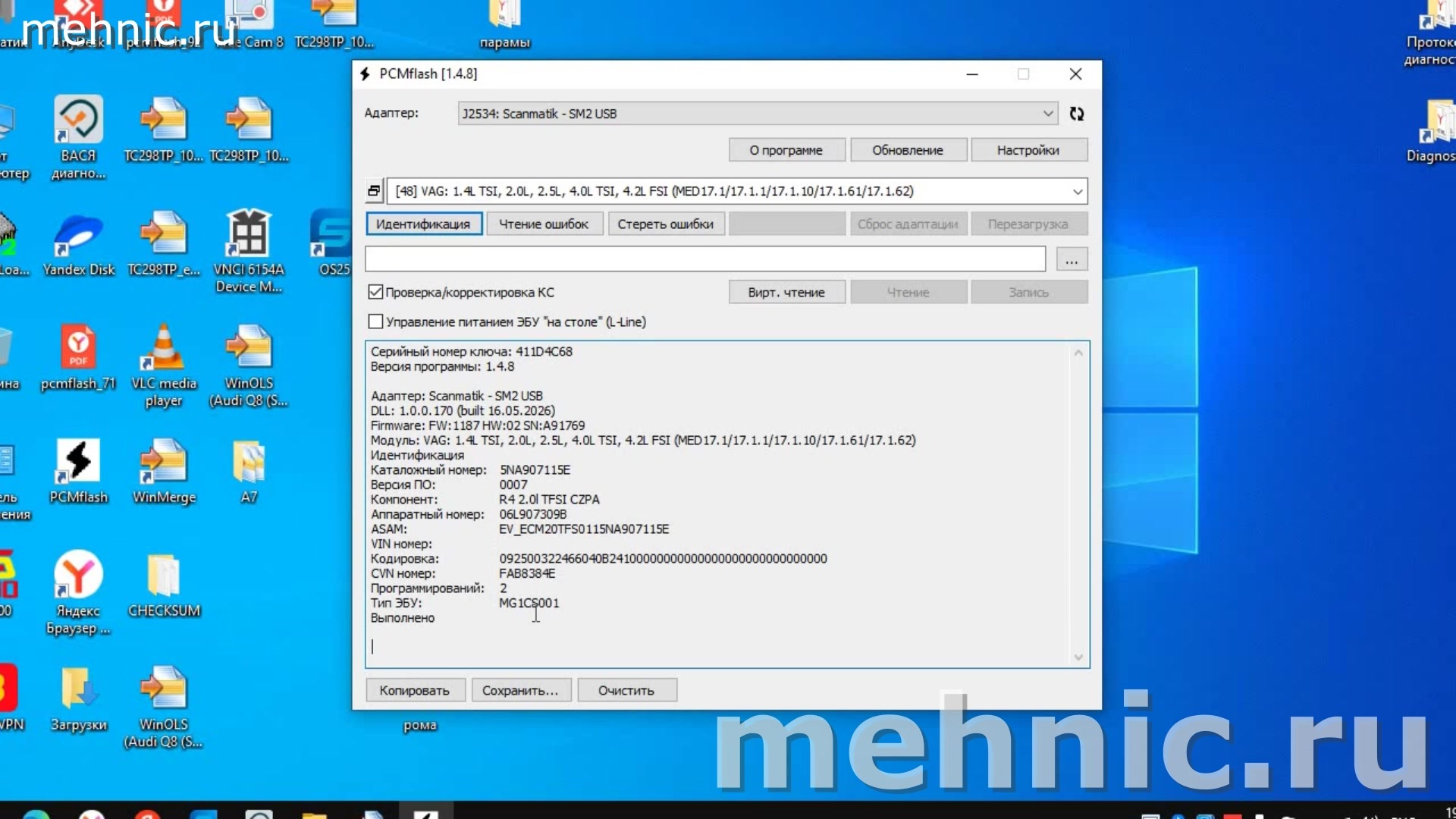

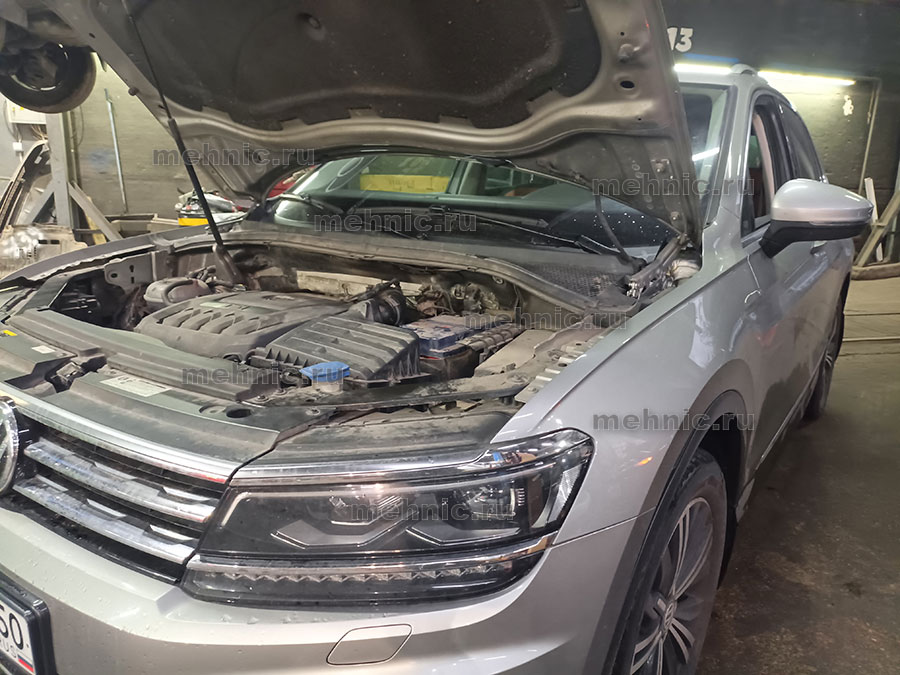

В работе Volkswagen Tiguan II с бензиновым 2.0 TSI CZPA. Задача - Stage 1. Сначала подключаем диагностику и идентифицируем ЭБУ двигателя Bosch MG1CS001. Для чтения и записи этот блок снимаем с автомобиля и подключаем на столе через штатный разъем.

Двигатель	2.0 TSI CZPA

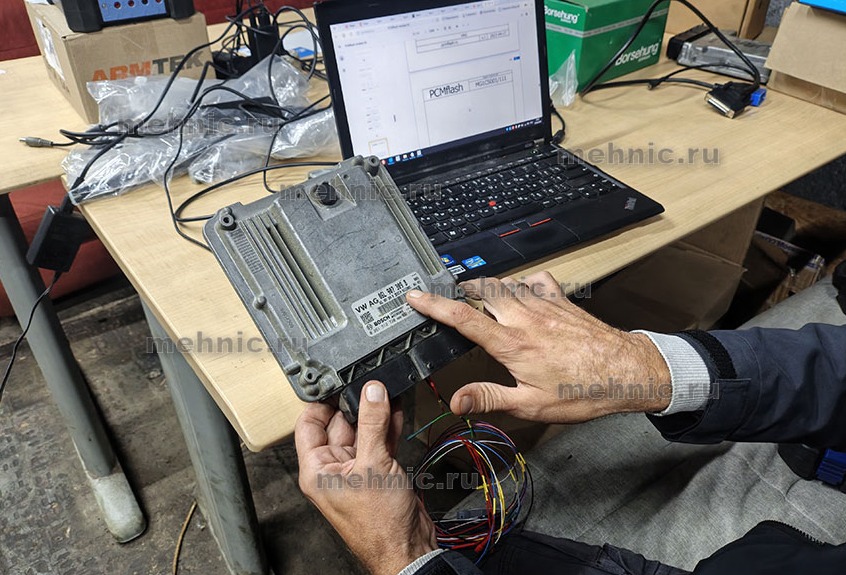

ЭБУ двигателя	Bosch MG1CS001
Номер блока	5NA907115E
Аппаратная часть	06L907309B
Версия ПО	0007

Идентификация и снятие ЭБУ

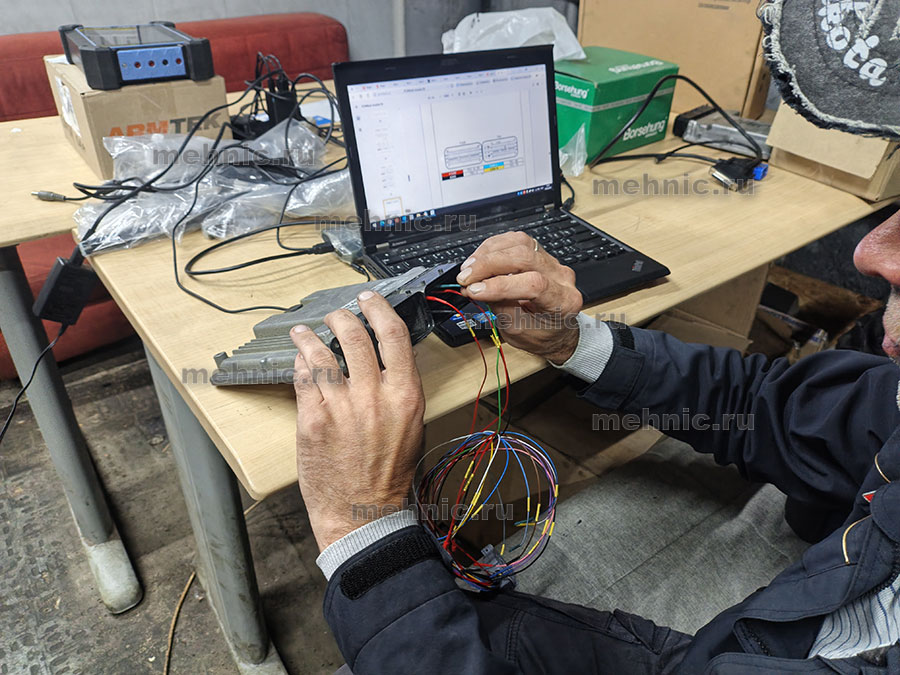

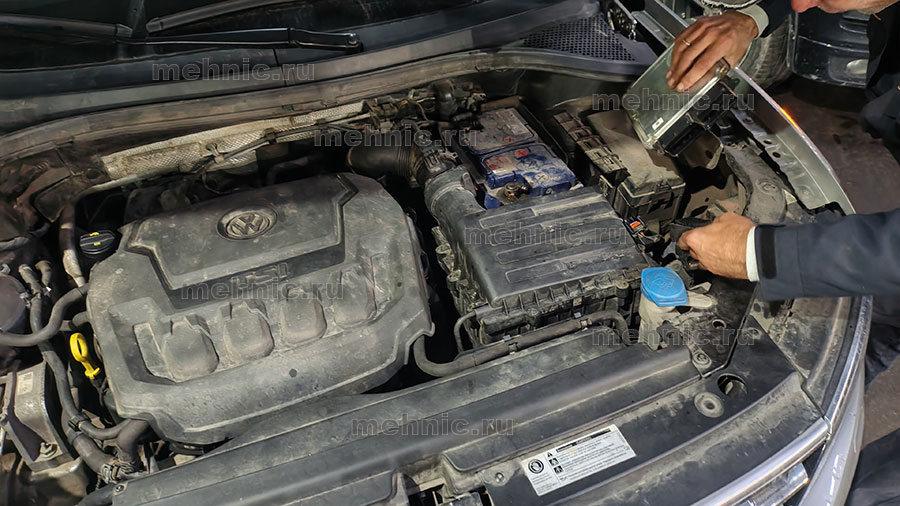

MG1CS001 установлен в моторном отсеке рядом с аккумулятором и корпусом воздушного фильтра. Снимаем блок с автомобиля, корпус при этом не вскрываем. Для работы на столе используем подключение через штатный разъем по схеме PCMflash.

Чтение и запись MG1CS001 на столе

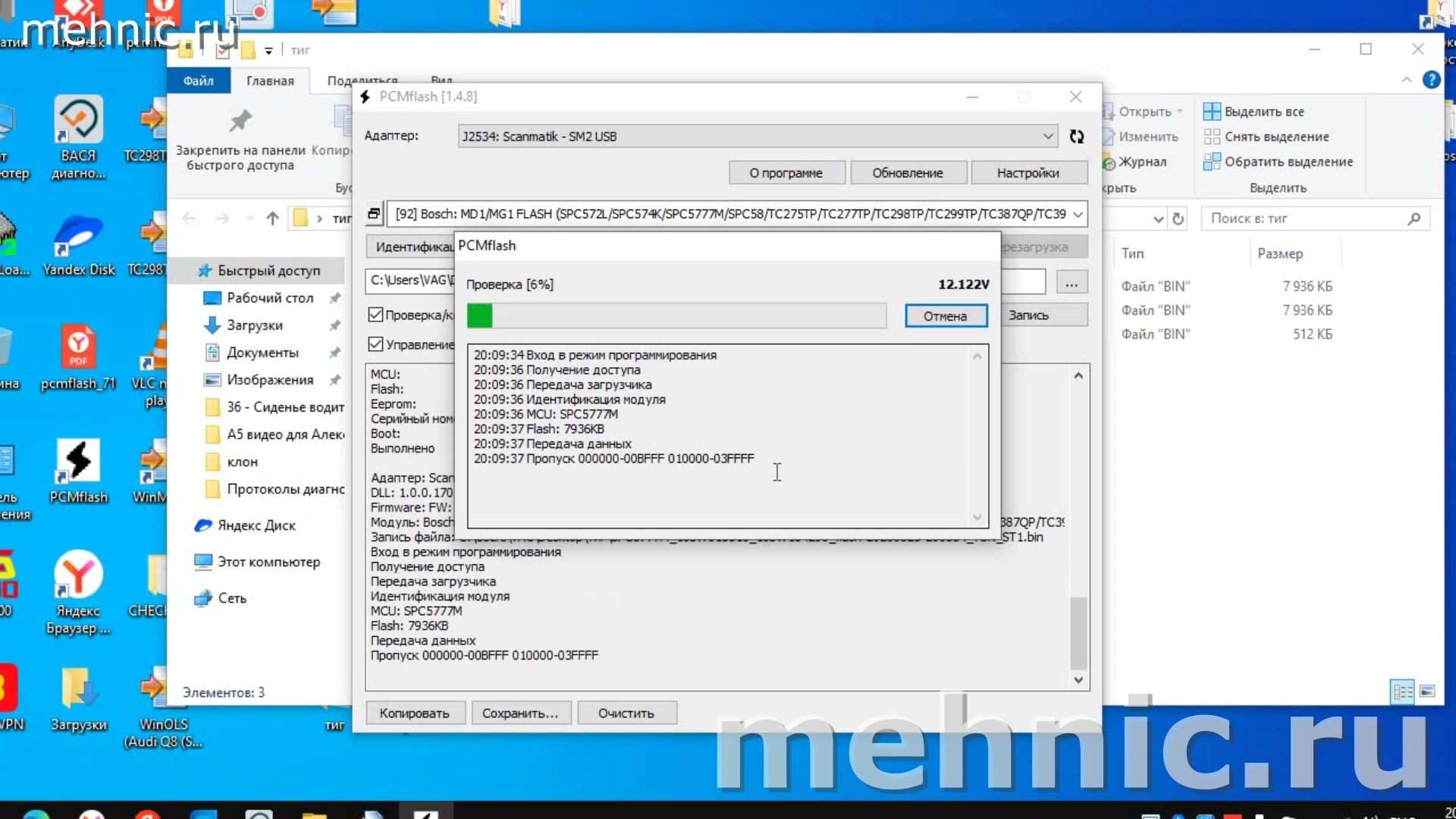

Подключаем блок к PCMflash через Scanmatik SM2 USB и считываем исходные данные. Из MG1CS001 получаем FLASH объемом 7936 КБ и EEPROM объемом 512 КБ. Оба файла сохраняем отдельно до программирования.

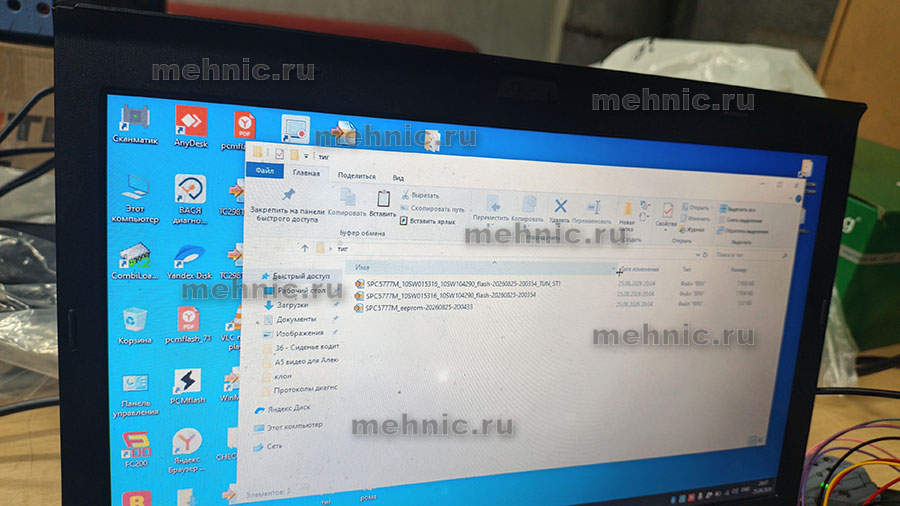

Считанный FLASH передаем на калибровку Stage 1. В рабочей папке остаются исходный FLASH, EEPROM и подготовленный файл _TUN_ST1.bin. Для программирования выбираем модифицированный FLASH, контрольные суммы проходят проверку корректно.

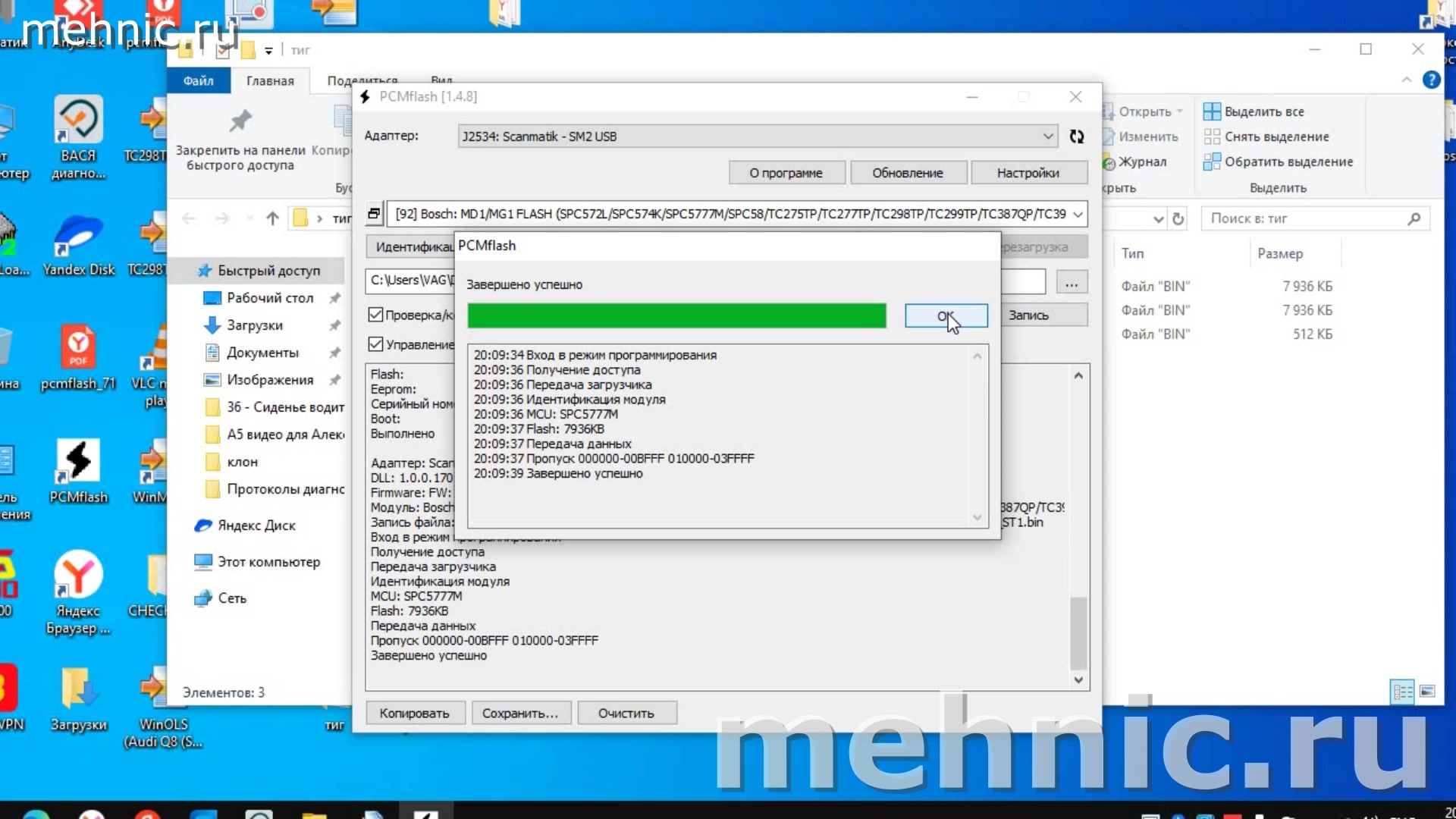

Записываем подготовленный FLASH, EEPROM обратно не записываем. Программирование проходит успешно, после записи еще раз идентифицируем блок.

В видео - снятие Bosch MG1CS001, чтение FLASH и EEPROM, запись Stage 1 и установка блока обратно на автомобиль.

Установка и проверка

Возвращаем ЭБУ на штатное место, подключаем разъемы и запускаем двигатель. После установки подключаем диагностику, считываем сохраненные записи и очищаем их.

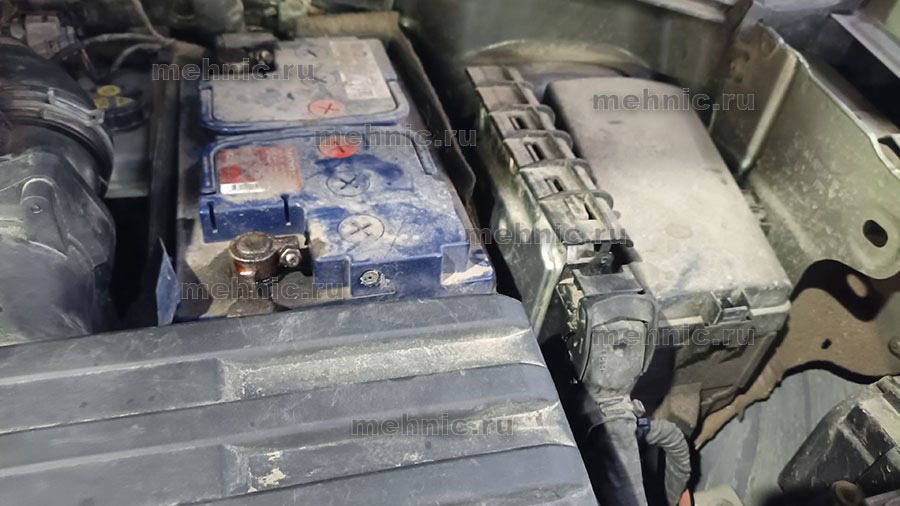

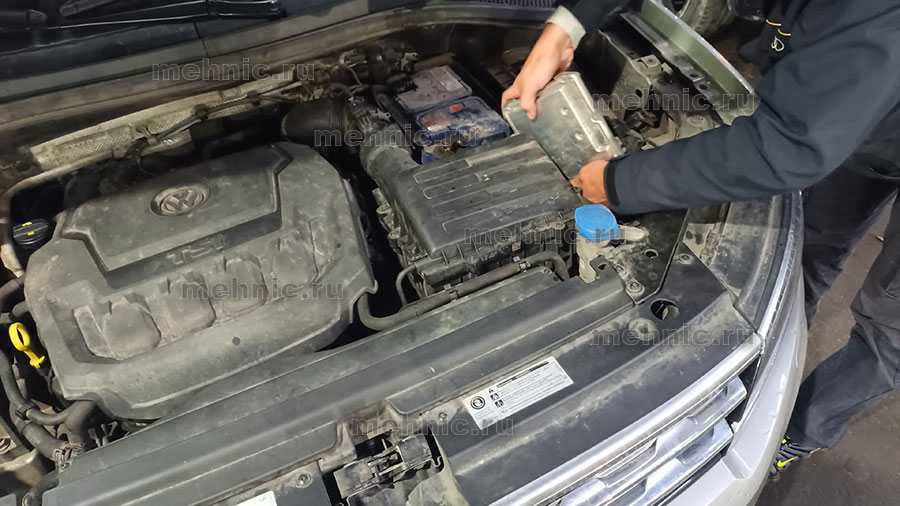

Установка Bosch MG1CS001 Volkswagen Tiguan Устанавливаем ЭБУ обратно

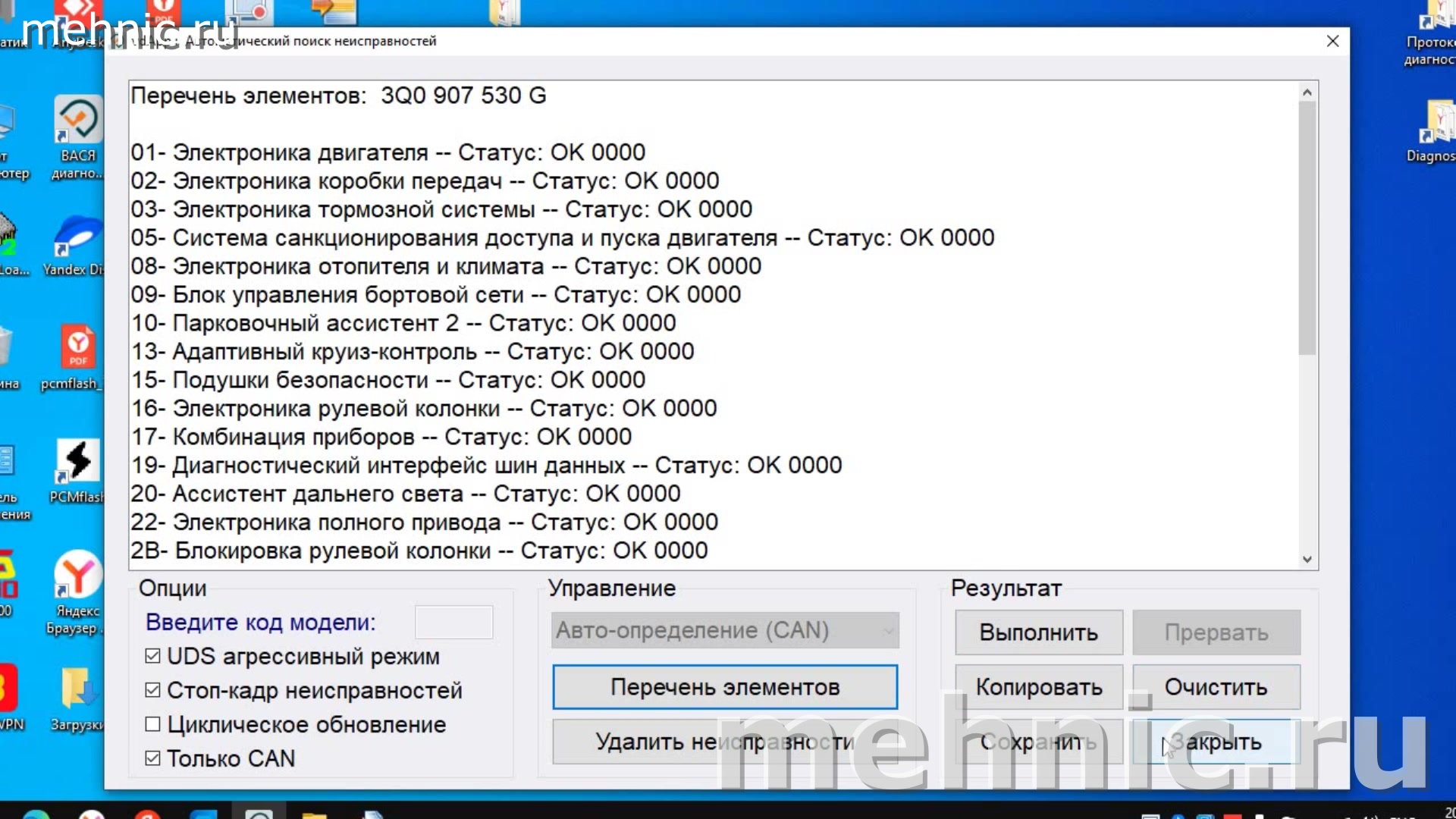

Повторно проверяем блоки автомобиля. В блоке двигателя неисправности уже не фиксируются, а финальное сканирование видимых блоков показывает статус OK 0000.

Повторная проверка после установки ЭБУ

Другие материалы по прошивкам и блокам управления Volkswagen собраны на странице чип-тюнинг и прошивки Volkswagen.
