Чип-тюнинг Volkswagen Touareg 3.0 TDI - Stage 1 через OBD

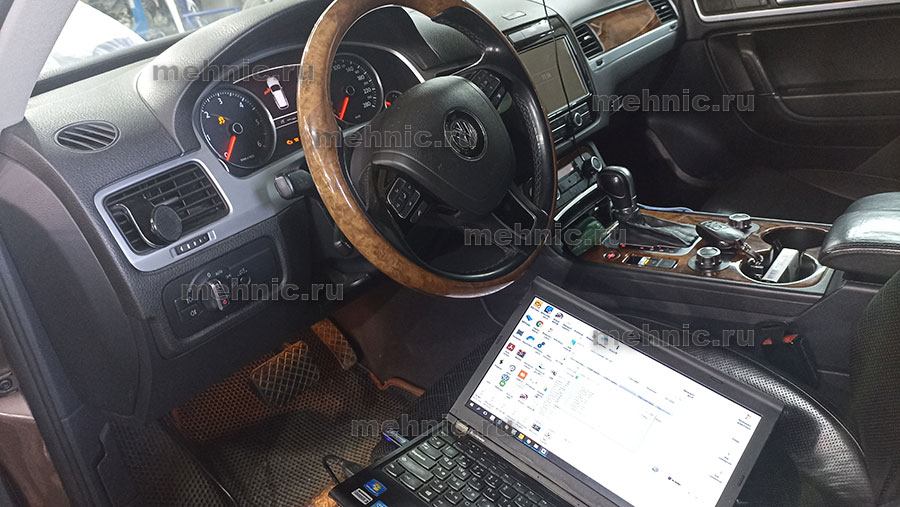

В работе Volkswagen Touareg 3.0 TDI. На машине уже был удален EGR, поэтому для двигателя подготовили Stage 1 с учетом данного состояния двигателя. Идентификацию, виртуальное чтение и запись выполнили через диагностический разъем с помощью PCMflash и Scanmatik 2 Pro.

По результатам идентификации на автомобиле установлен ECU 7P0907401C с версией программного обеспечения 0011. Перед записью проверили версию блока, сохранили заводской файл и подключили поддержание питания автомобиля.

Как прошивали дизельный Туарег

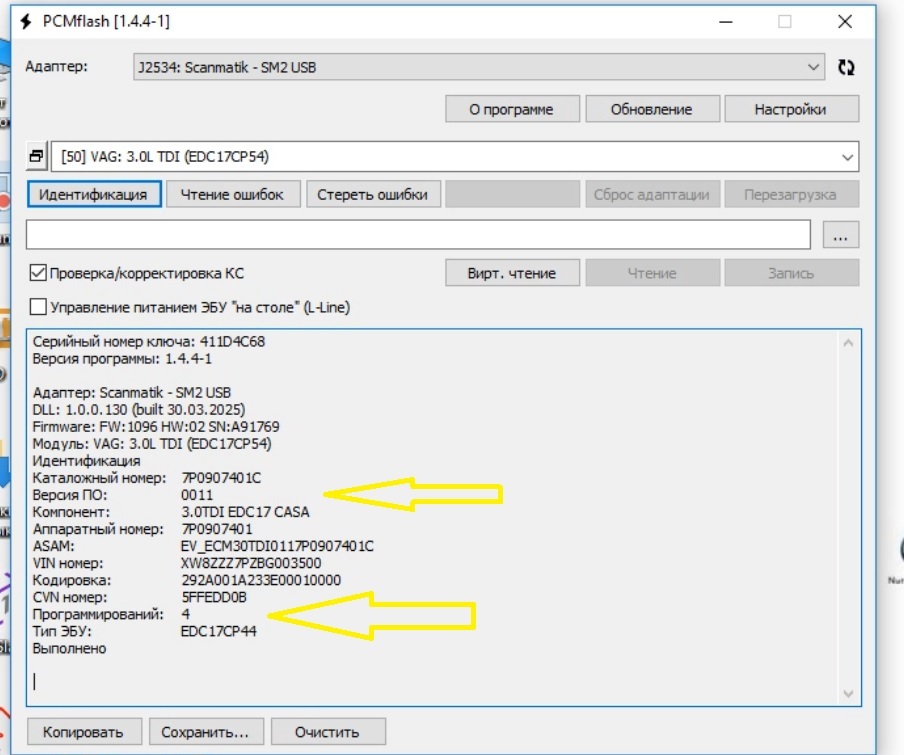

Начинаем с идентификации блока управления. PCMflash определил EDC17CP44. Для работы выбираем соответствующий модуль VAG 3.0L TDI.

Параметр	Данные автомобиля
Двигатель	3.0 TDI
ECU	EDC17CP44
Номер блока	7P0907401C
Аппаратный номер	7P0907401
Версия ПО	0011
Компонент по идентификации	3.0TDI EDC17 CASA

Идентификация блока

Коме технических параметров видно иколичество программирований, в нашем случае 4. Предыдущий владелец говорил, что не сразу смог получить желаемый результат.

Виртуальное чтение и версия ПО 0011

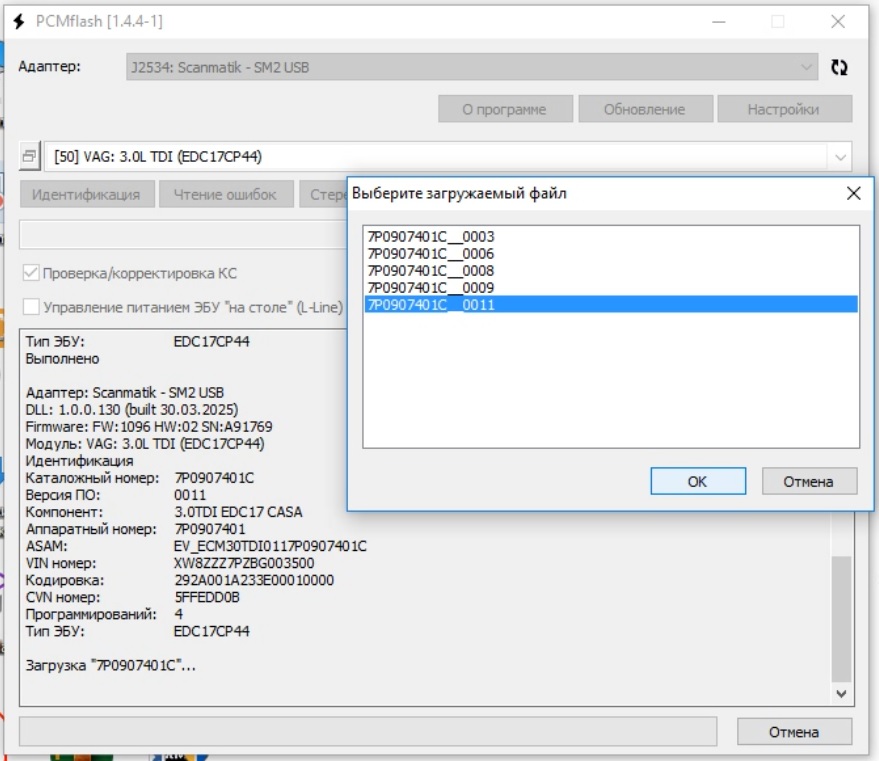

Штатный файл получили виртуальным чтением. PCMflash показал доступные серверные версии для 7P0907401C, установленная на автомобиле версия 0011 совпала с последней доступной. Файл сохранили как pcmflash_7P0907401C__0011.bin.

Версия ПО

Stage 1 с учетом удаленного EGR

EGR был удален, поэтому в подготовленном Stage 1 учтено его программное отключение.

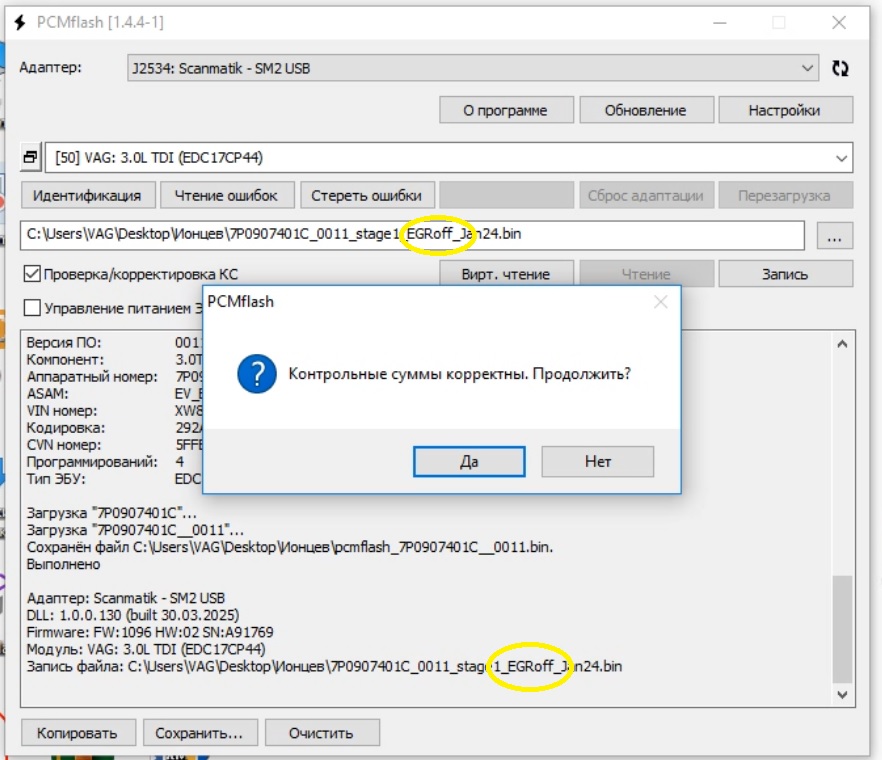

Для записи выбираем подготовленный файл для блока 7P0907401C с ПО 0011. Перед программированием PCMflash проверяет контрольные суммы.

Stage 1 EGR Off

Запись прошивки через OBD

Блок управления не снимаем. Запись выполняем через OBD с интерфейсом Scanmatik 2 Pro. Перед программированием подключаем поддержание питания, отключаем мощные потребители и проверяем соединения, включаем аварийку.

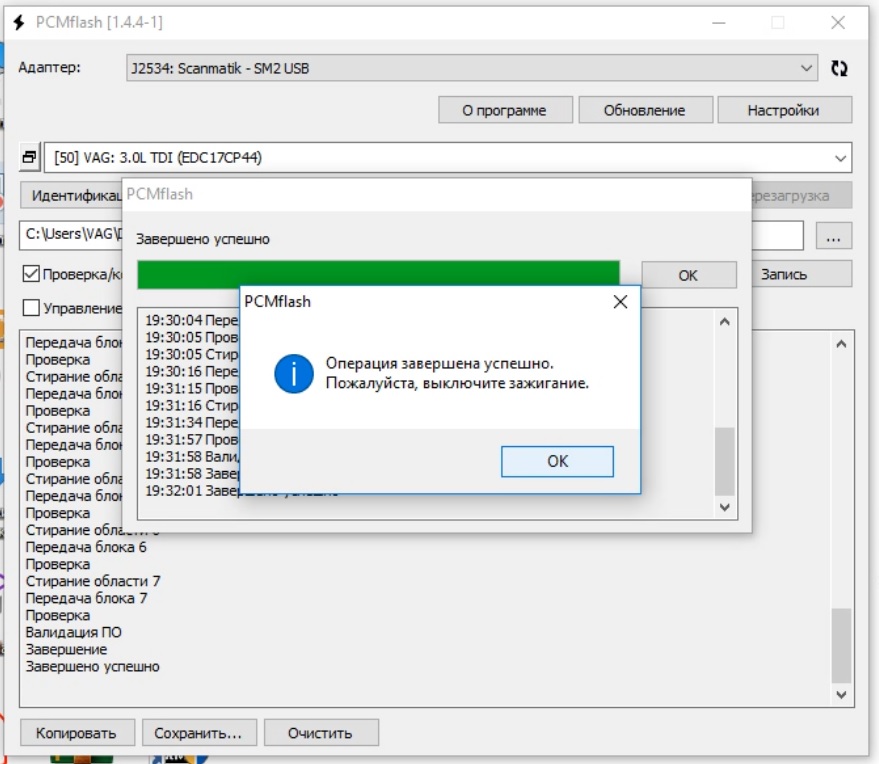

Запись заняла около 7 минут. Программа завершила операцию успешно.

Успешное завершение

Проверка после записи

После сообщения PCMflash об успешном завершении выключили и снова включили зажигание. Двигатель запустился.

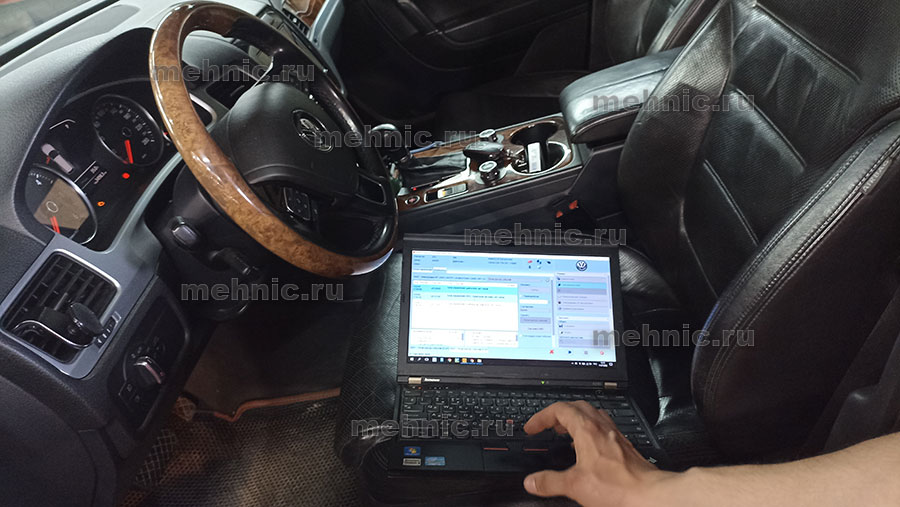

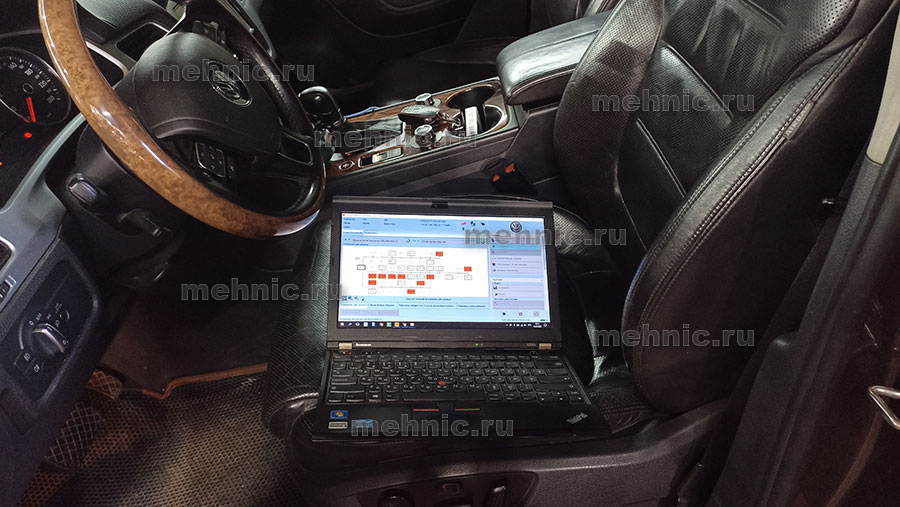

Во время программирования часть электронных блоков временно теряла связь с ECU, поэтому после записи в регистраторах появились ошибки. Для проверки запустили ODIS, просмотрели регистратор событий и выполнили его очистку.

Проверка автомобиля через ODIS диагностика ODIS
